Elektronik üretimde yanlış lehimleme yöntemi seçmek yalnızca kalite sorununa yol açmaz; çevrim süresini, fire oranını ve toplam maliyeti de büyütür. IPC’nin 31 Mart 2025 tarihli verisine göre Kuzey Amerika EMS sektöründe book-to-bill oranı 1,33 seviyesine çıktı ve sipariş baskısı yeniden hızlandı. Tam bu yüzden üretim ekipleri bugün daha sık şu soruyu soruyor: dalga lehim mi, reflow lehim mi?
Bu rehberde karar vermeyi kolaylaştıran net çerçeveyi bulacaksınız:
- Hangi yöntemin hangi bileşen tipinde daha doğru olduğunu
- Sıcaklık profili, kart yoğunluğu ve hacim etkisini
- Türkiye’deki üretim senaryolarında hibrit yaklaşımın neden öne çıktığını
İçindekiler:
- Kısa cevap: hangi kart için hangi yöntem?
- Dalga lehim nedir ve ne zaman avantajlıdır?
- Reflow lehim nedir ve ne zaman doğru tercihtir?
- Dalga lehim mi, reflow lehim mi? Karar matrisi
- Türkiye’de en sık görülen senaryo: karma kartlar
- Yanlış seçim yapılan 5 nokta
- Sonuç
- Sıkça sorulan sorular
Kısa cevap: hangi kart için hangi yöntem?
Kısa cevap şudur: SMT yoğun, küçük pad’li ve yüksek bileşen yoğunluklu kartlarda reflow lehim daha doğru seçimdir. THT ağırlıklı, büyük konektörlü, röleli ve güç elektroniği kartlarında dalga lehim daha pratik ve daha ekonomik olabilir.
NXP’nin AN13203 uygulama notu, wave soldering’in through-hole ve mixed-technology montajlarda güçlü kaldığını; reflow’un ise küçük pitch ve yüksek yoğunluk için daha uygun olduğunu açıkça belirtir. Yani dalga lehim mi, reflow lehim mi sorusunun cevabı çoğu zaman “hangisi daha iyi” değil, “kartınız hangi yapıda” sorusunda gizlidir.
Hızlı karar özeti:
- Kartın çoğu 0402, QFN, BGA ve fine-pitch IC ise reflow seçin.
- Kartta yüksek sayıda pinli konektör, trafo, röle ve THT parçalar varsa dalga lehimi değerlendirin.
- Aynı kartta SMT ve THT birlikte yoğun ise reflow + selective/wave kombinasyonuna bakın.
Dalga lehim nedir ve ne zaman avantajlıdır?

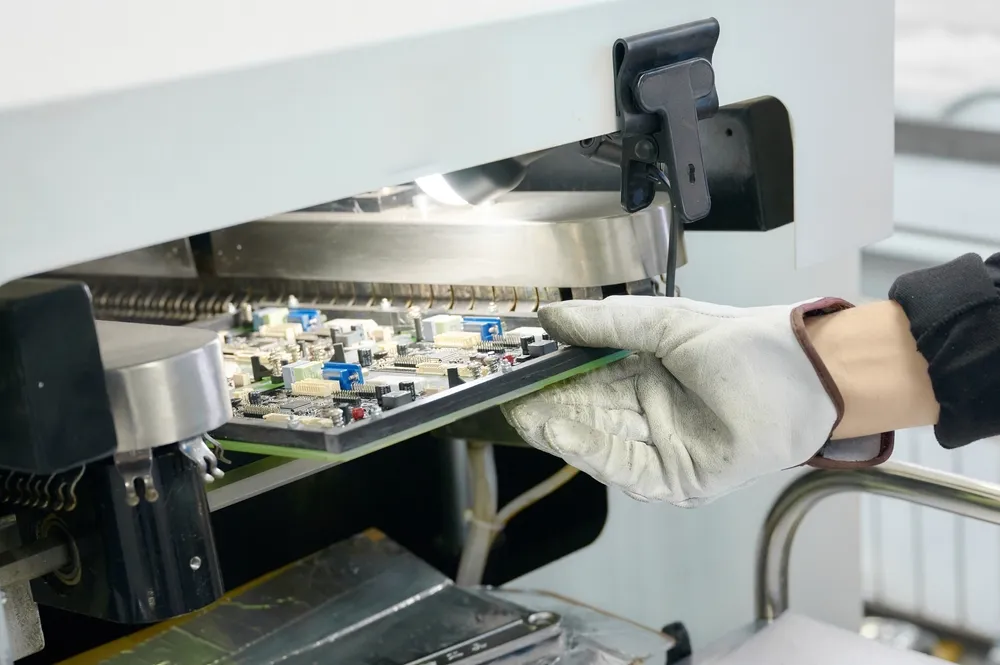

Dalga lehim, kartın alt yüzeyini kontrollü bir erimiş lehim dalgasından geçirerek özellikle THT uçları tek geçişte lehimleyen prosestir. Yüksek adetli, tekrarlı ve standardize THT işlerde hâlâ güçlüdür.
TI’nin SCEA041 uygulama notunda tipik ön ısıtma aralığı 120-140°C, ön ısıtma süresi 60-90 saniye ve lehim banyosu sıcaklığı 245-260°C olarak verilir. Aynı doküman, SMT paketlerin dalga içinde kalış süresini yaklaşık 4 saniye ile sınırlar. Bu rakamlar prosesin hızlı ama dar pencereli olduğunu gösterir.
Dalga lehim şu durumlarda öne çıkar:
- Çok sayıda through-hole konektör varsa
- Güç kartında büyük ve ağır parçalar kullanılıyorsa
- Aynı dizayn uzun süre seri üretimde kalacaksa
- Operasyon tek seferde yüksek çıktı almak istiyorsa
Pratikte dalga lehim; güç kaynakları, endüstriyel kontrol kartları, röle kartları ve büyük terminal bloklu tasarımlarda güçlü sonuç verir. Ancak yoğun SMD diziliminde, özellikle kartın alt yüzünde hassas parça varsa maskeleme ve köprü riski artar.
Bir başka kritik nokta da erişimdir. Eğer THT parçalar kart üzerinde düzenli ve lehim yönüne uygun yerleşmişse dalga lehim yüksek verim sağlar. Yerleşim dağınıksa veya hassas SMD’ler dalga tarafında kaldıysa selective soldering çoğu zaman daha emniyetli olur.
Reflow lehim nedir ve ne zaman doğru tercihtir?

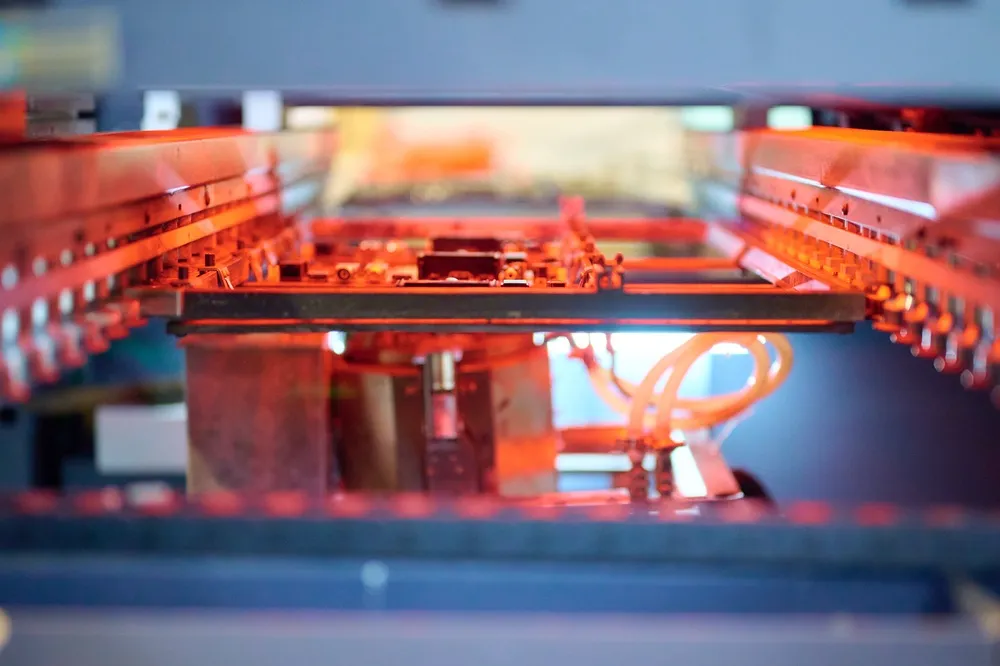

Reflow lehim, solder paste basıldıktan sonra bileşenlerin fırında kontrollü sıcaklık profiliyle lehimlenmesidir. Modern SMT hattının standart omurgası budur.
Weidmüller’in PCB montaj sayfasına göre yaygın pastalarda lehimin erime bölgesi yaklaşık 217-221°C civarındadır. Aynı kaynağa göre tipik tepe sıcaklık aralığı 245-254°C, bu aralıkta kalış süresi ise 10-40 saniye bandındadır. Yani reflow, sıcaklığı tek başına yükseltmekten çok kontrollü profil yönetimi işidir.
Reflow lehim şu durumlarda daha doğru çalışır:
- Bileşenlerin büyük bölümü SMT ise
- Fine-pitch ayak yapısı varsa
- Çift yüzlü yoğun dizgi planlanıyorsa
- AOI ve stencil kontrolüyle proses standardı kurulmuşsa
Reflow’un en büyük artısı, küçük pad aralıklarında tekrar edilebilir kalite vermesidir. QFN, BGA, LGA ve küçük pasiflerde dalga lehimle güvenli sonuç almak zordur; reflow burada açık ara öne çıkar.
Ek avantaj, veri takibidir. Reflow fırınları profil, zone ve conveyor ayarlarını dijital izlemeye daha uygundur. Bu da arıza analizi, izlenebilirlik ve sürekli iyileştirme tarafında kalite ekibine önemli avantaj sağlar.
Dalga lehim mi, reflow lehim mi? Karar matrisi
Dalga lehim mi, reflow lehim mi kararını tek bir cümleyle vermek çoğu zaman hatalıdır. Doğru seçim için en az altı değişkene bakmak gerekir.
| Kriter | Reflow lehim | Dalga lehim |
| Bileşen tipi | SMT ve fine-pitch için ideal | THT ve büyük bacaklı parçalar için ideal |
| Kart yoğunluğu | Yüksek yoğunlukta daha güvenli | Yoğun SMD’de köprü riski artar |
| Hacim | SMT seri üretimde çok güçlü | THT seri üretimde çok güçlü |
| Termal kontrol | Profil yönetimi detaylıdır | Proses hızlıdır, pencere daha dardır |
| Mekanik parçalar | THR yoksa sınırlı kalır | Konektör ve terminalde avantajlıdır |
| Karma tasarım | Önce reflow, sonra selective uygun olur | Tek başına her zaman yeterli olmaz |
Bu matriste ilk karar sorusu şudur: Kartın yüzde kaçı SMT, yüzde kaçı THT? İkinci soru ise bileşen hassasiyetidir. NXP, fine-pitch ve alt yüz SMD yoğunluğu olan tasarımlarda wave yerine reflow veya karma akış önerir.
Üçüncü önemli konu THR yani through-hole reflow bileşenlerdir. Weidmüller, THR bileşenlerle tek workflow içinde iki arabirimi tek yüzeyde toplamanın mümkün olduğunu vurgular. Eğer konektör veya pin header seçimi THR uyumluysa bazı THT parçaları ayrı dalga prosesi olmadan reflow hattına alabilirsiniz.
Türkiye’de en sık görülen senaryo: karma kartlar
Türkiye örneğinde konu çoğu zaman “ya o ya bu” değildir. Çünkü pek çok sektörde karma kart üretimi baskındır. Invest in Türkiye’nin beyaz eşya sektör özetine göre Türkiye Avrupa’nın en büyük, dünyanın ise ikinci büyük beyaz eşya üreticisi konumundadır; ayrıca üretimin yaklaşık %75’i ihraç edilir.
Bu veri neden önemli? Çünkü beyaz eşya, endüstriyel otomasyon ve otomotiv elektroniğinde sık gördüğümüz kart yapısı şudur: üst yüzde yoğun SMT kontrol devresi, kenarlarda ise kalın konektörler, röleler, güç elemanları ve THT terminaller bulunur.
Bu senaryoda en mantıklı akış genelde şöyledir:
- Adım: SMT bileşenleri stencil + pick-and-place + reflow ile lehimleyin.
- Adım: THT konektör ve ağır parçaları dalga lehim veya selective soldering ile tamamlayın.
- Adım: AOI, X-ray veya fonksiyon testini kart tipine göre ekleyin.
Özellikle Türkiye’de beyaz eşya ve güç elektroniği tarafında bu hibrit kurgu çok yaygındır. Yalnızca tek prosese saplanmak, kartı değil hattı merkeze alan bir karar olur. Doğru yaklaşım, ürün mimarisini merkeze almaktır.
Yanlış seçim yapılan 5 nokta
Yanlış kararlar çoğu zaman teknoloji bilgisinden değil, eksik değerlendirmeden çıkar. IPC’nin aynı 2025 EMS verisinde siparişlerin sevkiyatın önünde kaldığını görüyoruz; 1,33 book-to-bill oranı da proses verimliliğinin neden kritik olduğunu gösterir.
En sık görülen beş hata şunlardır:
- Fine-pitch kartı dalga lehime zorlamak.
Köprü, lehim topu ve maskeleme sorunları hızla büyür. Reflow burada daha güvenlidir. - THT yoğun kartı sırf “modern görünüyor” diye tamamen reflow’a taşımak.
THR uyumlu olmayan konektörlerde bu tercih üretimi gereksiz zorlaştırır. - Kartın alt yüzündeki hassas SMD’leri hesaba katmamak.
Wave tarafında alt yüz yerleşimi kötü kurgulanırsa yeniden iş oranı yükselir. - Selective soldering seçeneğini görmezden gelmek.
Birçok karma kartta en temiz çözüm dalga değil, selective olabilir. - Sadece ekipman maliyetine bakmak.
Gerçek maliyet; profil kurulum süresi, maskeleme ihtiyacı, yeniden işleme ve test kayıplarıyla ortaya çıkar.
Bu yüzden karar toplantısında yalnızca üretim değil, tasarım, kalite ve test ekipleri de masada olmalıdır. DFM ve DFA bakışı olmadan verilen lehimleme kararı kart başına birkaç saniye kazandırırken ay sonunda ciddi kalite kaybı yaratabilir.
Sonuç
Özet karar nettir: dalga lehim mi, reflow lehim mi sorusunda reflow, SMT yoğun ve hassas kartların varsayılan seçimidir. Dalga lehim ise THT ağırlıklı, büyük mekanik parçalı ve tekrarlı üretimlerde güçlü kalır.
Karma tasarımlarda en iyi sonuç çoğu zaman ikisini akıllıca birleştiren akıştan çıkar. Önce bileşen haritanızı çıkarın, sonra sıcaklık bütçesini ve yerleşimi inceleyin. Son olarak selective soldering ihtimalini mutlaka masaya koyun.
Süreci şirketinizde standartlaştırmak istiyorsanız, paket üretici notlarını ve IPC standartlarını birlikte değerlendiren bir proses kontrol listesi oluşturun. Doğru lehimleme yöntemi yalnızca üretimi değil, ürün güvenilirliğini de belirler.
Sıkça Sorulan Sorular
THT ağırlıklı, büyük konektörlü, röleli ve mekanik dayanım isteyen kartlarda dalga lehim çoğu zaman daha mantıklıdır. Özellikle tek tip ve yüksek adetli üretimde verimlidir.
Ağırlıkla SMT için kullanılır. Ancak THR uyumlu bileşenlerle bazı through-hole parçaları da reflow hattına alabilirsiniz.
Evet. Karma kartlarda tipik akış önce reflow, ardından dalga lehim veya selective soldering şeklindedir.
Pad aralıkları küçüldükçe köprü oluşumu ve lehim sıçraması riski yükselir. Bu yüzden fine-pitch ve yoğun SMD dizilimlerinde reflow daha güvenli sonuç verir.
İlk bakılacak konu bileşen tipidir. Kartın büyük bölümü SMT ise reflow; THT ve büyük mekanik parçalar baskınsa dalga lehim öne çıkar.
